一、竖立定位
气相千里积薄膜与基体黏遵守划痕检会仪，是依据JB/T 8554-1997《气相千里积薄膜与基体黏遵守的划痕检会法》特意设想制造的圭臬检测竖立。它的中枢职责唯唯一个：用金刚石压头在薄膜名义划出沿途痕，通过连续增大载荷，精准找出薄膜从基体上被"撕下来"那刹那间的临界载荷 Lc，从而量化评价薄膜与基体之间的黏遵守强度。
二、为什么必须测这个蓄意
气相千里积薄膜（如TiN、TiAlN、DLC、类金刚石膜等）日常用于刀具、模具、航空发动机叶片、微电子器件等要害部件。薄膜再硬，粘不住基体亦然顿然：
刀具涂层黏遵守不够，切削几刀就崩膜。模具涂层黏遵守差，冲压几万次就起皮。光学薄膜黏遵守不成，受潮就脱膜失效。
划痕检会的价值，即是在薄膜出厂前，用圭臬循序把"粘得牢不牢"这件事精准量化。

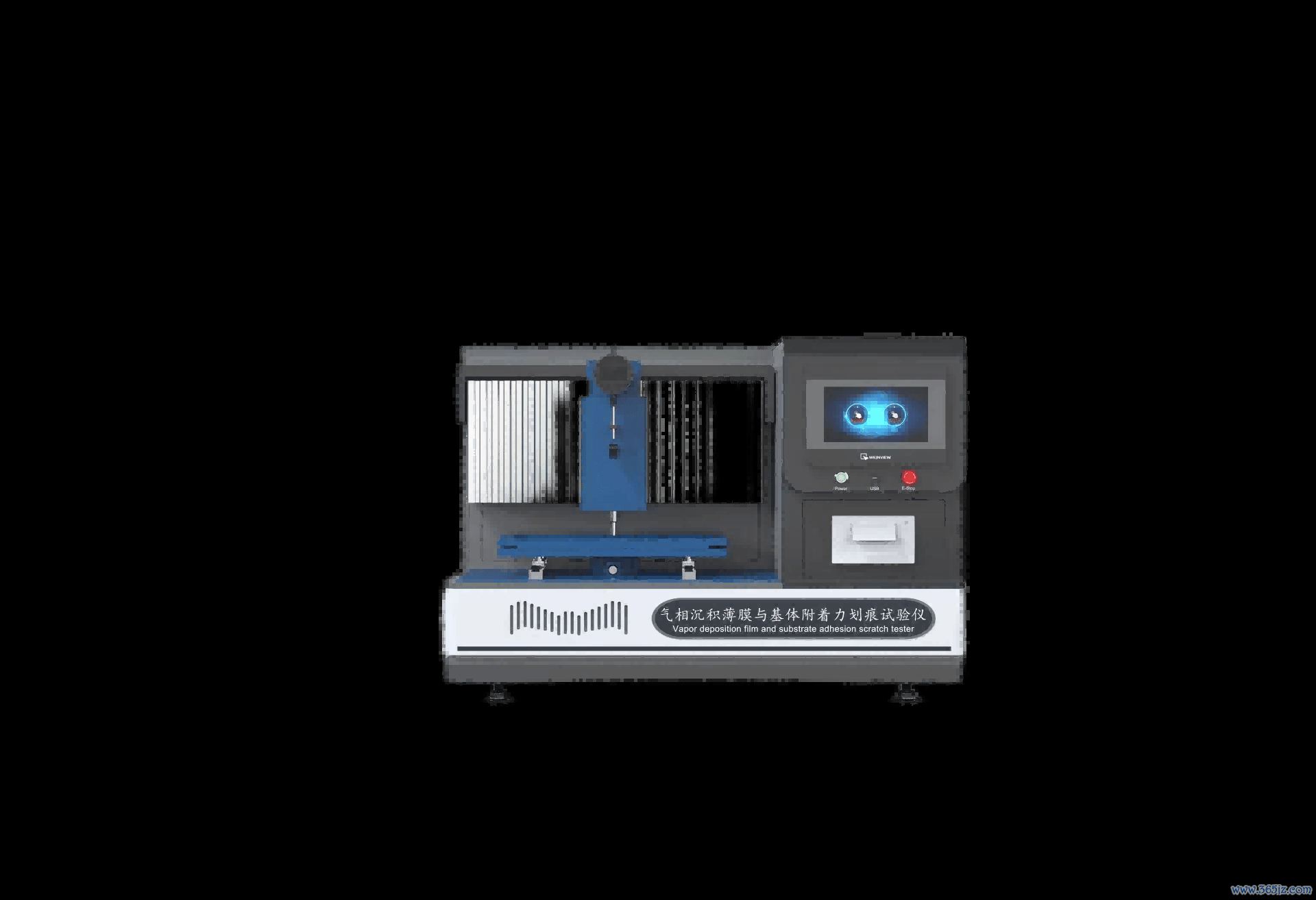

气相千里积薄膜与基体黏遵守划痕检会仪
三、测试旨趣
用一个尖端半径 R = 200μm ± 5μm 的金刚石压头（顶角120°），以恒定速率在薄膜名义匀速划动。与此同期，压头上的垂直载荷从零运转连续、线性地增大。
载荷从小到大，划痕里面会资格三个阶段：
第一阶段——弹性/幽微塑性变形。载荷较低，划痕光滑，摩擦力小，声辐射信号隆重。薄膜自身运转出现微裂纹，但还没从基体上剥离。此时的临界载荷叫 LCF（薄膜内聚失效临界载荷）。
第二阶段——界面运转剥离。载荷延续增大，薄膜与基体的界面运转失效，薄膜从基体上被连续撕起。此时声辐射信号遽然出现岑岭，摩擦力也发生突变。这个拐点对应的载荷即是 Lc（薄膜-基体界面附着失效的临界载荷），亦然这台竖立最终要测的中枢蓄意。
第三阶段——压头径直搏斗基体。载荷逾越 Lc 后，薄膜已被划穿，压头与基体径直搏斗，声辐射和摩擦力皆看护在较高水平，变化趋于随便。
竖立通过声辐射探头和切向摩擦力传感器，及时捕捉这两个信号的突变点，自动判定 Lc 值。
四、中枢组成部件
依据 JB/T 8554-1997 规定，竖立由以下主要部件组成：
压头连续加载电机——驱动压头上的载荷从零运转连续增大，加载精度可达 0.03N。
声辐射探头——探伤划痕经过中薄膜剥离已而产生的声辐射信号，输入微机。这是判定 Lc 的中枢传感器，尤其适用于硬质薄膜。
洛氏硬度计圭臬金刚石压头——顶角120°，尖端半径 R = 200μm ± 5μm，使用前必须在不低于40倍显微镜下说明尖端光滑洁净。
试样台与位移电机——试样台用于固定样品，位移电机以恒定速率（频繁10±1mm/min）匀速拖动试样台，达成连续划痕。
切向摩擦力传感器——连续检测压头与薄膜之间的摩擦力变化，输入微机。适用于与基体摩擦统统这个词各别较大的膜层。
加载压力传感器——及时监测并记载压头上的垂直载荷值。
光学显微镜（≥40×，频繁50×以上）——及时不雅察划痕刻画，拍摄拐点处的典型相片，供抽象分析判定。
袖珍计较机（镶嵌式工业电脑）——履行测试自控，自动汇集声辐射信号、摩擦力、载荷数据，2026世界杯-最新版官方软件自动绘制 K-L 弧线（声辐射-载荷）和 F-L 弧线（摩擦力-载荷），自动搜索并判定 Lc 值，动态表示并存贮数据与图形。
信号放大器、变换限制器、CRT表示器、绘制打印机、压头加载机构、主支架等。

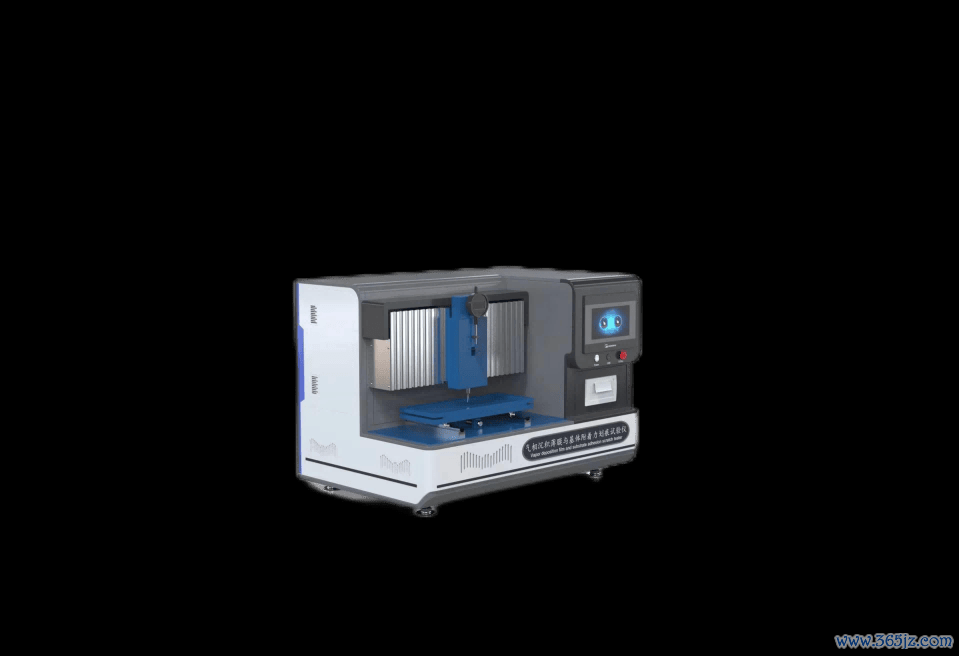

气相千里积薄膜与基体黏遵守划痕检会仪
五、本事参数（典型值）
限制系统：PLC + Windows 系统，15寸彩色触摸屏，镶嵌式工业电脑。
样品尺寸：长方体长40~50mm、宽30~45mm、高6~20mm；或圆柱体 φ(40~45)mm × (6~20)mm。
划痕速率：(10±1)mm/min，触摸屏自便竖立。
加载速率：对硬质薄膜为 (20~40)N/min；对非硬质薄膜为 (5~10)N/min。
极限压力：100N，精度 0.03N。
默契方式：丝杆 + 导轨，定位精度 0.001mm。
测试高度界限：0~100mm。
测试方式：走动式默契，可单线默契。
默契界限：Y距离 0~900mm，X距离 0~540mm。
用电：220V，120W，20A，50Hz。
外形尺寸：约 1000mm × 600mm × 640mm。
六、检会条款与操作重心
环境要求：试样在温度 (20±5)℃、相对湿度 (50±10)%RH 的条款下至少遗弃8小时后再测试。检会时辰竖立严接受到振动和冲击。
压头查验：每次使用前，在不低于40倍显微镜下查验金刚石压头尖端，说明是光滑洁净的球面方可使用。
滚球app2026世界杯中国官网下载测试要领：
第一步，将试样固定于试样台上，膜面进取，长边平行于划痕标的。
第二步，用丙酮棉球区分擦净薄膜和压头名义，烘干。
第三步，在微机中采选"自动测试"方式，同期测定声辐射强度和摩擦力，输入加载速率和划痕速率等参数。
第四步，微调试样台水平，校切向压力传感器"0"；转机试样台高度使试样名义涉及压头。
第五步，转机加载螺杆使载荷表示为0，按下启动键，竖立自动运转测试：位移电机拖动试样的同期，压头连续加载，声辐射信号和摩擦力数据及时输入微机，屏幕上动态表示 K-L 弧线和 F-L 弧线。
第六步，竖立自动搜索子轨范找到 LCF 和 Lc 值，将后果及图形存贮。
第七步，测定划痕宽度 d，给出 d 遽然增大时的值 dc。
第八步，用光学显微镜不雅察每条划痕，十分是拐点处的刻画，拍摄典型相片供抽象分析。
数据处治：对每个平行试样至少作念5次交流检会，每批居品至少3个平行试样2026世界杯中国压球官网，总测量次数 n ≥ 15次。最终给出 Lc 的算术平均值过头圭臬偏差 S。
